天然气行业的智能网络技术
有人说，目前的能源转型仅限于电力行业。而DREWAG NETZ GmbH准备再向前迈进一步，对配气站进行现代化改造，将智能技术注入天然气领域。为此，这家公司采用了WAGO的自动化解决方案。
人们说起智能网络时，通常只关注电力行业。提及能源转型时也是如此。相比之下，天然气和地区供暖行业正处于阴影之中，至少在我们了解到的范围内正是如此。但实际上，在这些行业引入智能技术同样收益可观。
无连接网络中的数据传输
TinoTietze是过程技术和IT项目组织的首席专家，负责天然气和地区供暖行业的技术。在他的领导下，DREWAG NETZ在2007年开始扩展基于MPLS(多协议标签交换)的专有进程IP网络。
此类系统具有多种优势：可以从任何连接位置控制和访问所连接系统的所有数据。这样不仅可以提高安全性，减少停机时间而且能使整个系统的扩展更加方便，因此可以随时根据需要调整输出。之后可以更加轻松地连接更多重要的分布式系统。
一切尽在掌握：TinoTietze是DREWAGNETZ公司过程技术和IT项目规划方面的首席专家，负责天然气和地区供暖行业的技术。
过程控制系统带来更多功能
在此背景下，DREWAG NETZ从2011年开始对所有控制和调度中心的所有管道介质引入过程控制系统。这些管道介质包括天然气、水和地区供暖，而不包括电力。该项目于2016年完成，并因此带来众多优势。
例如：在单个图像中呈现和更新来自不同数据记录系统的对象；在一个窗口中显示所有系统的事件协议；在任何位置调用系统图像，以显示和确认所有系统的报警。基于此，使用IEC-60870远动协议可始终建立可靠的通信。
WAGO远动技术在现场层面令人信服
对于过程相关组件，尤其是要进行实际测量、控制和监测的组件，Tietze十分信赖WAGO技术。在DREWAG NETZ的气体压力调节站中，越来越多的配电柜开始使用WAGO不停电电源(UPS)、信号转换模块和远动技术。尤其是远动技术，不仅十分经济实惠，而且无论是在各种远动系统中，还是在后续的现场测试中，均表现出色，令人信服。
目前，供应区中已采用了15个这类控制器，且这一趋势必会有增无减。因为平均每年会有六个气体压力调节站升级ICA技术。自2013年起，这些控制器就由WAGO供应。“最终，我们都对WAGO远动技术的可靠性深信不疑，”Tietze说道。
具体来说，就是880系列的以太网远动控制器加上Ex-i模块，也就是模块化WAGO-I/O-SYSTEM 750中所谓的“蓝色模块”。以太网PLC可以在相应网络中用作自由编程控制器，适于工业应用。
除了一系列标准化以太网协议之外，它还支持IEC 60870、IEC61850和Modbus(TCP、UDP、RTU)。它带有两个以太网接口和一个集成开关，因此无需使用开关或集线器等额外组件。“小巧、实用、质量好，”Tietze总结道。

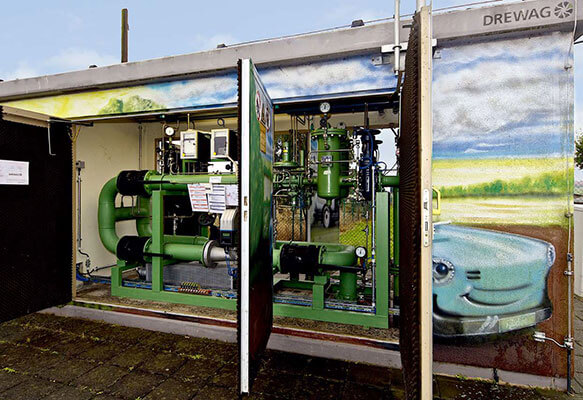

在DREWAG网络的气体压力调节站中，I/O系统可以用作过程相关组件。
Ex-i技术防止爆炸
作为WAGO-I/O-SYSTEM 750的一部分，“蓝色模块”经过专门设计，可用于危险区域，满足所有规范和安全标准。此类模块可以确保所用的电气设备不会为系统带来任何风险。因此，它们可以像标准模块一样串行连接到PLC，与Ex 0、1和2区的执行器以及传感器通信。
同时，此类模块还可实现安全、简单且具有成本效益的连接。因此，如果可以控制气体压力阀，就可以利用远动技术更改气体压力，或监测气体温度，避免爆炸风险。除此之外，它还无需使用外部防爆栅，经济效益十分突出。
面向未来
从澄清池到石油化工厂，Ex-i模块的应用领域十分广泛，因此WAGO已掌握了技术设备方面的具体专业知识，足以应对各种危险区域。天然气供应商对这方面的要求十分普遍。随着电力天然气或跨领域融合等技术的重要性日益增加，这种趋势也势必越来越突出。
“最终，我们都对WAGO远动技术的可靠性深信不疑。”

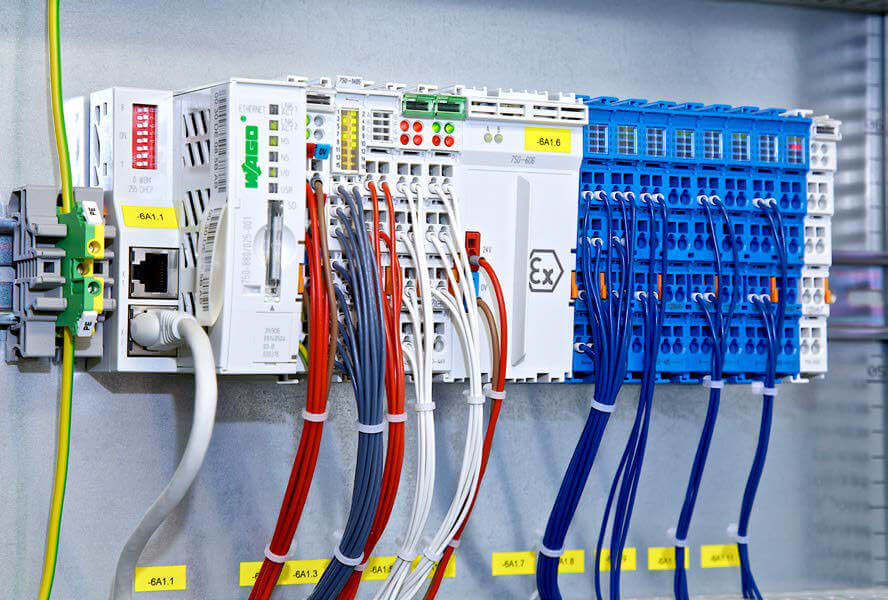

DREWAG NETZ依赖于此：880系列以太网远动控制器与Ex-i模块(即WAGO-I/O-SYSTEM 750中的“ 蓝色模块”)配合使用。
文：DANIEL WIESE | WAGO
图：BILDSCHÖN GMBH
