光伏发电及可再生能源修正法案：Halberstadt市政公用事业公司采用了WAGO的远动解决方案
Halberstadt市的住宅合作社制定了一个远大的目标：他们一直努力在住宅中尽可能多地采用可再生能源。社区的4000多名居民在屋顶安装了光伏发电系统，用于太阳能供热、热泵、可控式住宅通风及热量回收。为了满足可再生能源法案(EEG)中有关降低发电功率的技术要求，Halber-stadt采用了WAGO公司的远动解决方案。
对于Halberstadt市Steinstraße街道的一座4层住宅楼来说，只有坚固的木制楼梯仍保持着原始状态。其他一切都在统一后出于节能目的进行了改造。如果您与Michael Zawisla一起抬头向上看，便会被黑色、闪闪发光的屋顶所震撼，分布在4个楼顶上的光伏发电系统可提供100 kW的可再生能源。Zawisla先生是DOMICIL能源合作伙伴有限责任公司的CEO，DOMICIL公司是Halberstadt住宅合作社的全资子公司，负责Halberstadt住宅合作社的全部建筑设备工程技术。
发电功率超过100 kW：分布在建筑群屋顶的光伏发电系统符合可再生能源法案第2条第6段的要求。此法规规定了通过远程控制降低供电功率的技术设备。这些规定主要是为了保证配电网中的电力质量及有效防止过载而制定。“这种情况在假期常有发生，此时工业用户由于放假而关闭了大功率负载设备”，Halberstadt市政公用事业公司自动化团队负责人Sven Bendix说道。市政企业负责该地区的电网运营，因此需要对电网质量负责。
从这方面来看，Halberstadt地区的市政公用事业公司日渐成为控制及监控可再生能源发电系统的完整解决方案的供应商，如住宅合作社的屋顶工程。借助公用事业公司控制站中的Web浏览器，WAGO TO-PASS®远动模块建立了现场侧太阳能记录系统与WAGO远动控制器之间的连接。Web浏览器的核心是CODESYS开发环境的特殊功能模块。TO-PASS®模块同时把Web浏览器采集的信号通过标准远动协议进行传输。这些数据最终被Halberstadt市政公用事业公司用于控制符合可再生能源法案的光伏发电系统。

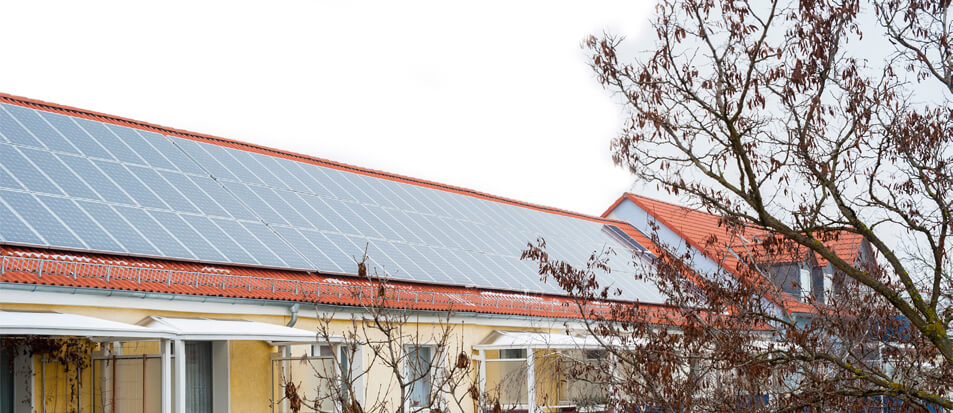

位于Halberstadt市Steinstraße街的4幢建筑物屋顶上的太阳能装置可产生高达100 kW的电力，其需按照可再生能源法案要求通过远程控制降低发电功率。
精湛的WAGO技术与TO-PASS®传输模块相结合，可根据实时发电数值控制30到100 kW额定功率的光伏系统。在这个输出范围内，出于成本原因通常采用音频电力负荷控制系统。该系统可在用电高峰时期发送长波射频信号，以关闭一些非必须启动的设备，通过控制负荷来保证电网供需平衡，但该技术只能用于简单的负荷控制，并不能反馈太阳能电站的实际运行状态。现在通过使用TO-PASS®产品，可以在投入较少经济成本情况下获得大型系统所要求的同等有效的解决方案。

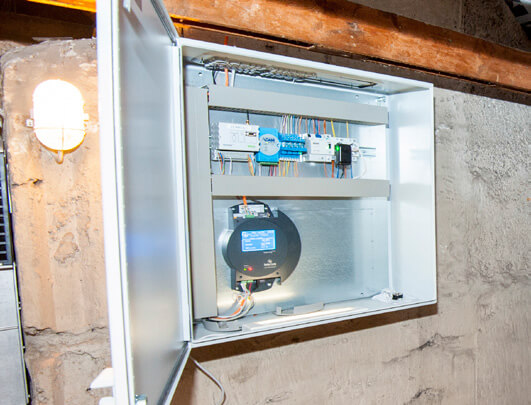

屋顶的控制柜：TO-PASS®产品通过无线电与控制站进行通信。

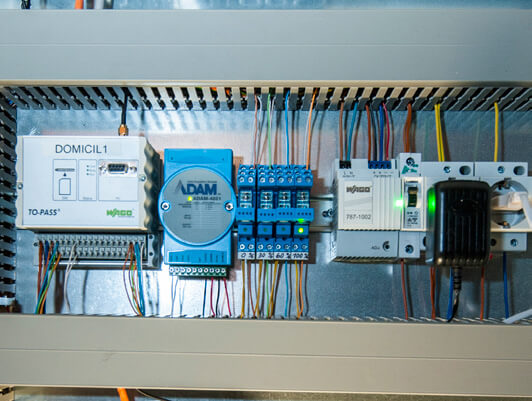

TO-PASS®产品可以控制不同功率的小型大阳能发电系统。
他们共同为Halberstadt地区的客户开发了适宜的技术：Sven Bendix (Halberstadt市政公用事业公司)、ManuelSchmidt (WAGO公司)、Matthias Schöps (WGH技术人员) 和Mi-chael Zawisla (DOMICIL公司)在Steinstraße街的住宅楼内院。
紧凑型TO-PASS®模块可如移动电话一样使用GSM网络。Bendix在回忆决策过程时说道：“我们尽可能寻找物美价廉的解决方案，以此保证在此技术上的投资不会成为太阳能发电产业的额外负担。作为能源合作伙伴的我们最终需要为客户提供适合的技术。”但是在运行中，硬件费用仅是其中一方面。另一方面是每月的网络连接费用。“周期性数据传输越频繁，接收到的数据量越大，因此我们建议客户采用包月计费方式，否则会对将来的账单大吃一惊”。
在Steinstraße街的住宅楼中，Domicil能源合作伙伴公司在一幢建筑物的屋顶安装了集中控制所有4个分系统的中央控制柜。感应传感器持续测量当前电力值。WAGO为此提供了789-620电流传感器，其测量范围为0A到80A，另有789-621，其测量范围为0A到140A。他们安装在导轨上并直接将测量值传输至已安装的控制系统中，以便进一步分析——而无需专用电缆。
与控制系统的通信采用标准化通信协议，符合适于串行连接的IEC 60870-5-101及适于IP通信的IEC 60870-5-104标准。WAGO远动控制器中的Web浏览器还能够生成和传输符合IEC 61850标准的数据协议。相比于IEC 60870标准面向信号的方式，未来系统将是严格的面向对象的方式。因此可以将数据传输中的整个对象(当作一个纯文本)而不是单独信号来考虑。例如，风力发电系统的整个风轮——或者位于Hal-berstadt社区的整个光伏发电系统。在这些情况下，适合分布式能源供应系统的即为IEC 61850-7-420标准。WAGO提供软件界面对相应远动控制技术进行配置。这些界面可通过轻松拖放鼠标进行操作且可自动显示正确的IEC代码。
WAGO为控制符合可再生能源法案(EEG)的光伏发电系统提供紧凑且经济的解决方案。
TO-PASS®产品甚至可经济地控制额定功率在30到100 kW的小型发电系统。
使用WAGO电流传感器可持续测量光伏发电系统的电力状态。
撰文: Manuel Schmidt, WAGO
图: WAGO
