PROFIsafe让刮奖券的生产更加安全
捷拉斯(Gallus)印刷机械公司于2009年9月组装了一套十分强大的刮奖券印刷机组。该套机组由超过20个印刷单元组成，为了确保设备的安全性，Gallus公司使用了WAGO的PROFIsafe模块。
虽说抽奖游戏存在的时间可能同人类历史一样悠长，但却一直没有过时，相反，彩票这类东西现在依然十分流行，例如刮奖券。这种奖券的生产过程远比人们想象的更加复杂、更加耗费时力，并且需要使用大规模复合型的机器设备。Gallus印刷机公司正是制造此类设备的知名企业。2009年5月，Gallus公司向他们在美国的客户移交了一台年产量超过一百亿张刮奖券的生产设备。同年9月，又向加拿大的客户移交了一套同款生产设备。

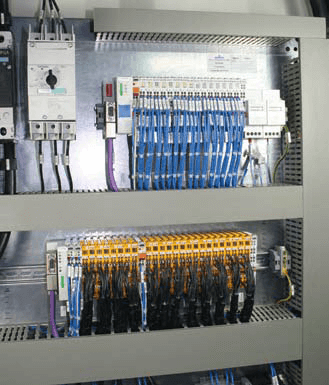

使用WAGO PROFIsafe模块，安全相关信号与非安全相关信号均通过同一个现场总线进行通信
不可分割的元素：质量，时间，安全
为了保证其复合型设备系统具有始终如一的优秀质量并且可以在合理时间内完成生产指标，Gallus公司始终坚持与可靠、出色的供应商合作。WAGO就是其中之一。“多年以来，我们一直在使用WAGO产品来构建我们的设备系统，例如带有笼式弹簧专利连接技术的轨装式接线端子，不依赖于现场总线类型的WAGO-I/O-SYSTEM，以及各类继电器组件。”Gallus公司的项目工程师兼CCS-生产线主管Paul Baeumer这样说道。
Gallus公司在为加拿大客户设计制造刮奖券生产设备时采用了WAGO另外一种模块，即WAGO-I/O-SYSTEM的PROFI-safe模块。这位项目工程师说道：“使用WAGO的安全型模块，可以让我们以更简单的方式在整个系统中实现分散的安全功能，同时配备一个中央安全控制单元。”
一个印刷机组的体积是很庞大的，整体长度能达到100米，所以使用上述安全模块是十分必要的。这个由20余个苯胺印刷单元组成的机组在联机生产工序中每分钟可生产300米长的刮奖券，从卷筒送料到成品一气呵成。每个印刷单元都带有自己的安全功能，包括紧急停机，气体加热装置的吸气/送气阀状态监测，电机启动许可及非正常电压波动的应对。
发展潜力：昨天，今天和明天
在不久以前，情况还与如今大不相同。当时，刮奖券的全自动大批量生产在技术上还未实现。必须有专业人员自始至终值守生产流程，并将印刷材料由一个印刷单元转移到下一个印刷单元中去：从涂抹隔离层，到涂胶，再到最终的四色印刷。每个印刷单元的安全功能都是通过安全继电器来实现，并且配线均是独立分散式的。
现今，使用WAGO PROFIsafe模块后，安全相关信号和非安全相关信号均是通过同一个现场总线进行通信；提供给加拿大的设备中使用的是PROFIBUS-DB。“客户也可以选用PROFINET协议，因为这两种协议我们的系统都是支持的。我们对WAGO其他产品的灵活性同样十分欣赏；我们不必选定某一个总线协议，而是随时可以通过相应的现场总线适配器转换成其他所需的现场总线。”Baeumler先生在总结WAGO产品的诸多优势时如是说。

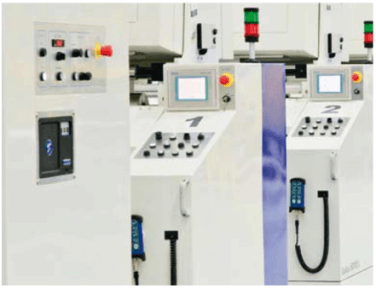

每个印刷单元都带有各自的安全功能，包括紧急停机、气体加热装置的吸气/送气阀状态监测、电机启动许可及非正常电压波动的应对。

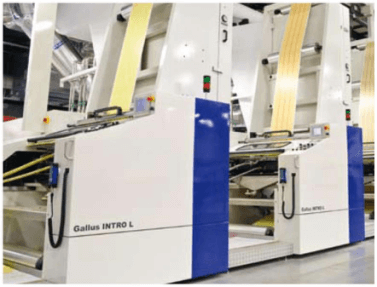

刮奖券的生产十分耗费时力，且需要大规模复合型机器设备。苯胺印刷单元在联机生产工序中的生产速度可达300m/分钟，从卷筒送料到成品一气呵成。
选用WAGO I/O SYSTEM可同时配备PROFIsafe模块和标准总线模块
I/O系统为模块化，且不依赖于现场总线类型
可满足客户的升级扩展需求
文：Stefan Keggenhoff, WAGO
图：Gallus
