如果有谁用本地打印机打印一个双面的文件，都知道将正面和反面对正是费时费力的事。假如要印制的媒介不是A4纸而是一个铝制或PET塑料制的圆柱体，那么事情就更困难了。针对这类高要求的生产，印刷机必须以百分之一毫米的精度来印刷颜色。ISIMAT丝网印刷机械公司的复合印刷机就可以做到。该印刷机中采用了WAGO的步进电机控制器。
分布式系统方案减少了导线长度
“因为我们自身实现了创新，自然也要使用创新的元器件，我们在WAGO的产品系列中找到了它。”ISIMAT的开发部经理Norbert Fuchsloch回忆说。WAGO I/O系统的具体应用就是将集中型机器控制转换成分布型控制。“通常步进电机是由步进电机控制器来控制的，而控制器直接安装在电气柜里。其缺点是，每一个电机在机器旁，而每一个控制器在电气柜里，它们之间要靠数据电缆连接，这将使用非常多的导线。此外，这种控制器以其150 x 120 x80mm的体积也占据了电气柜的大量空间 。”

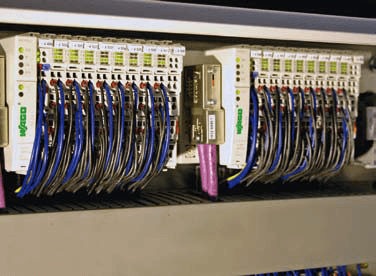

1.分布式PROFIBUS适配器在控制系统和传感器/执行器之间进行数据交换

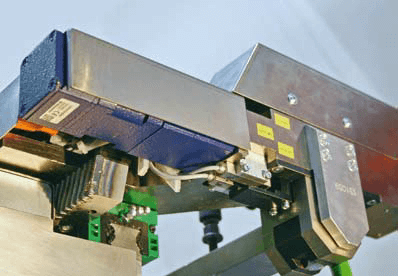

2. 由步进电机控制的定位必须确保打印的精确性
ISIMAT公司自1955年以来在丝网印刷机领域名声鹊起，它以Ellwagen为生产基地，销售遍及全世界，ISIMAT印刷机具备高精度和可重复性，在其整个使用寿命中毫无质量问题。
自1995年工程硕士Peter Detzner担任这家传统企业的领导以来，ISIMAT愈来愈将自己定位为创新型公司：公司的开发设计人员使用在机械制造、控制技术和调节技术领域的最新成果以满足乃至超越工业丝网印刷的要求。
在这种传统下，用于圆形物体印刷的复合印刷机出现了，该印刷机乃是基于该公司最新的专利技术研发。它可以直接在由塑料或金属制成的圆柱形物体上采用专门的丝网印刷工艺来印刷，且不再像从前一样借助纸带，而是将内容直接印刷在物体上。

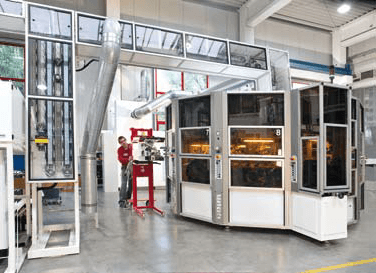

3. ISIMAT公司在其TH8130型复合印刷机中采用了WAGO的分布式PROFIBUS适配器和步进电机控制器。新的系统设计显著节约了导线及电气柜内的安装空间。

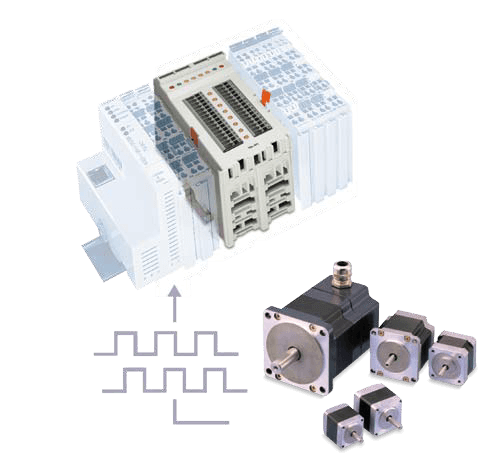

步进电机控制器模块可同I/O模块一样安装到适配器后面
轻松集成：步进电机控制器模块的安装同I/O模块一样
减少了导线长度
简化了构造
步进电机控制器简化了装置节约了空间
在这种复合印刷机中，带有步进电机控制器的控制单元分散在机器的各个部位，也就是直接安装在步进电机旁边。8个控制单元每一个带有3个步进电机控制器和WAGO-I/O-SYSTEM 750系列的PROFIBUS适配器，用于控制总共24个电机轴的位置，且达到百分之一毫米的精度。再看这个4 x 4米大机器的电气柜里只保留了电源和现场总线电缆。这提高了铺设电缆的效率，减少了干扰信号的耦合。同时还大大节约了空间，因为WAGO步进电机控制器比先前使用的要小很多。此外参数设置更方便，调试更简单，因为步进电机控制器直接由现场总线控制。
“通过 WAGO-I/O-SYSTEM高度模块化的方式，我们可以在复合印刷机制造过程中对于要求的变化快速做出反应。”ISIMAT 的开发部经理强调说。
使他信服的不仅是技术层面，更是因为与WAGO公司的良好合作。
“当然，WAGO元器件完全符合我们的应用要求，但同样重要的是WAGO从一开始就参与我们的规划和设计。”Norbert Fuchsloch强调说。
WAGO的系统顾问还帮助ISIMAT的工程师们寻找合适的步进电机制造商，要求电机与应用场合和WAGO组件实现更佳配合。最终ISIMAT公司选择了Nanotec Electronic公司的产品，由它通过步进电机控制器的指令控制复合印刷机。两台比人还高的印刷机已在奥地利投入使用，用于PET材料包装(如塑料和化妆品盒)上的内容印刷。同时还有一些其它类型的复合印刷机已在Ellwagen的仓库里整装待发。
文： Stefan Keggenhoff, WAGO
图： ISIMAT, WAGO
